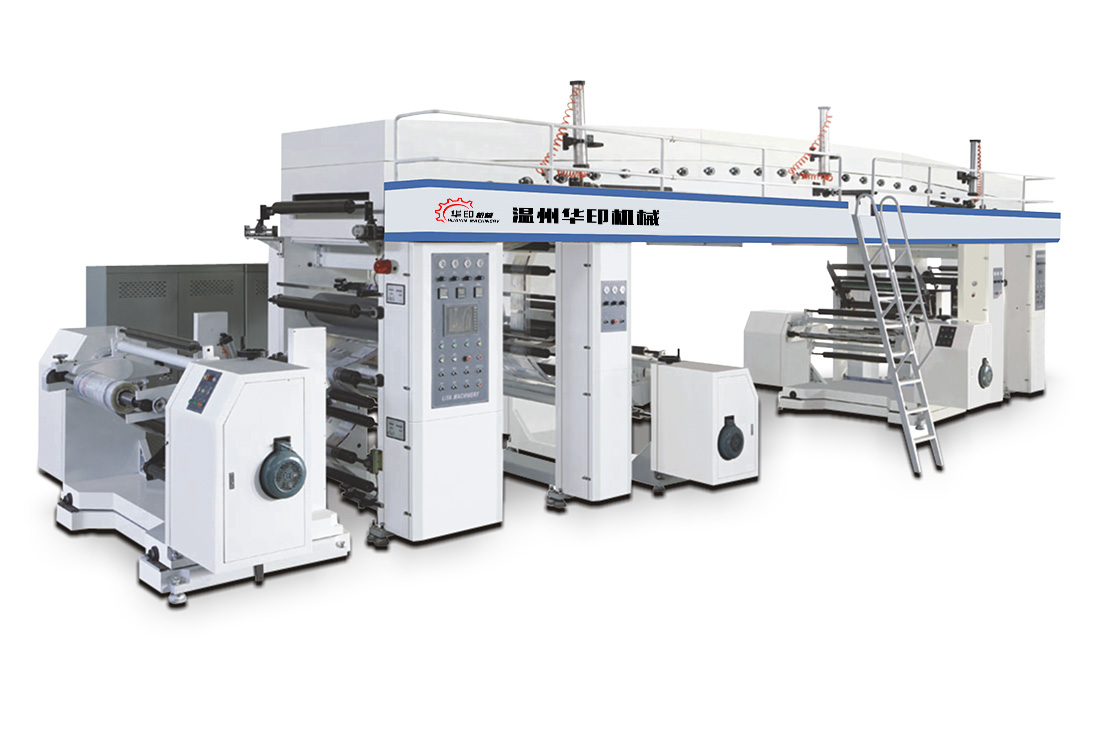

HYGF-E 高速干式復合機
概述
PRODUCT GENERALIZATIONS
※ 整機PLC可編程控制器控制，運行穩定、可靠。
※ 人機界面，10.4寸液晶觸摸屏。
※ 進口矢量八電機同步控制。
※ 網紋輥帶刮刀之涂布方式(備有多種涂布量的網紋輥供選擇)。
※ 放卷翻轉雙工位機構，EPC自動糾偏系統，自動裁切裝置可實現不停機接換卷。(復合之前另設置有單工位鋁箔專用放料架)
※ 收卷翻轉雙工位機構，預驅動功能，自動裁切裝置可實現不停機換卷。
※ 移動式刮刀，氣動背壓裝置。
※ 三段獨立烘箱結構，封閉循環式烘箱及獨立加熱送風系統，自動恒控制。
※ 氣頂式烘箱及穿膜操作平臺，烘箱內導輥主動同步運轉。
※ 復合基材預熱裝置，復合成品水冷卻裝置。
※ 氣脹式收放卷軸。
※ 復合采用三輥壓合方式，壓力更均勻，復合更牢固、
※ 人機界面，10.4寸液晶觸摸屏。
※ 進口矢量八電機同步控制。
※ 網紋輥帶刮刀之涂布方式(備有多種涂布量的網紋輥供選擇)。
※ 放卷翻轉雙工位機構，EPC自動糾偏系統，自動裁切裝置可實現不停機接換卷。(復合之前另設置有單工位鋁箔專用放料架)
※ 收卷翻轉雙工位機構，預驅動功能，自動裁切裝置可實現不停機換卷。
※ 移動式刮刀，氣動背壓裝置。
※ 三段獨立烘箱結構，封閉循環式烘箱及獨立加熱送風系統，自動恒控制。
※ 氣頂式烘箱及穿膜操作平臺，烘箱內導輥主動同步運轉。
※ 復合基材預熱裝置，復合成品水冷卻裝置。
※ 氣脹式收放卷軸。
※ 復合采用三輥壓合方式，壓力更均勻，復合更牢固、
性能特點
PRODUCT GENERALIZATIONS
※ 整機PLC可編程控制器控制，運行穩定、可靠。
※ 人機界面，10.4寸液晶觸摸屏。
※ 進口矢量八電機同步控制。
※ 網紋輥帶刮刀之涂布方式(備有多種涂布量的網紋輥供選擇)。
※ 放卷翻轉雙工位機構，EPC自動糾偏系統，自動裁切裝置可實現不停機接換卷。(復合之前另設置有單工位鋁箔專用放料架)
※ 收卷翻轉雙工位機構，預驅動功能，自動裁切裝置可實現不停機換卷。
※ 移動式刮刀，氣動背壓裝置。
※ 三段獨立烘箱結構，封閉循環式烘箱及獨立加熱送風系統，自動恒控制。
※ 氣頂式烘箱及穿膜操作平臺，烘箱內導輥主動同步運轉。
※ 復合基材預熱裝置，復合成品水冷卻裝置。
※ 氣脹式收放卷軸。
※ 復合采用三輥壓合方式，壓力更均勻，復合更牢固、
※ 人機界面，10.4寸液晶觸摸屏。
※ 進口矢量八電機同步控制。
※ 網紋輥帶刮刀之涂布方式(備有多種涂布量的網紋輥供選擇)。
※ 放卷翻轉雙工位機構，EPC自動糾偏系統，自動裁切裝置可實現不停機接換卷。(復合之前另設置有單工位鋁箔專用放料架)
※ 收卷翻轉雙工位機構，預驅動功能，自動裁切裝置可實現不停機換卷。
※ 移動式刮刀，氣動背壓裝置。
※ 三段獨立烘箱結構，封閉循環式烘箱及獨立加熱送風系統，自動恒控制。
※ 氣頂式烘箱及穿膜操作平臺，烘箱內導輥主動同步運轉。
※ 復合基材預熱裝置，復合成品水冷卻裝置。
※ 氣脹式收放卷軸。
※ 復合采用三輥壓合方式，壓力更均勻，復合更牢固、
技術參數
TECHNICAL PARAMETER
| 型號 |
HYGY-E-850型 |
HYGY-E-1050型 |
HYGY-E-1200型 |
|
復合寬度 |
800mm |
1000mm |
1200mm |
| 復合層數 |
2layers |
2layers |
2layers |
| 復合速度 |
10-150m/min |
10-150m/min |
10-150m/min |
| 卷料直徑 |
600mm |
600mm |
600mm |
| 烘箱溫度 |
110℃ |
110℃ |
110℃ |
| 機械功率 |
80kw |
90kw |
110kw |
| 機械重量 |
8500kg |
9000kg |
10000kg |
| 機械尺寸 |
10500x2400x3300mm
|
10500x2650x3300mm
|
10500x2850x3300mm
|
